采样电阻基于磁场的检测要领（以电流互感器和霍尔传感器为代表）
采样电阻具有优异的隔离和较低的功率消耗等优点 ，因此主要在驱下手艺和大电流领域被电子工程师们选用 ，但它的弱点是体积较大 ，赔偿特征、线性以及温度特征不睬想 。关于电流检测的原理 ，现在主要有两种的检测：基于磁场的检测要领和基于分流器的检测要领 。 由于小体积的高精度低阻值采样电阻器的适用化 ，以及数据收罗和处置惩罚器性能的大幅度提升 ，已经导致古板的基于分流器的电流检测要领的手艺刷新 ，并使新的应用成为可能 。
采样电阻又称电流检测电阻 ，也有人翻译为电撒播感电阻器 ，英语翻译为current sensing resistor,采样电阻阻值一样平常小于1欧姆 ，我见过的最小阻值是0.1fun88官网 ，常用用的有0.025欧 ，0.028欧 ，0.05欧等 。原理：将采样电阻串入电路中 ，凭证欧姆定律 ，当被测电流流过电阻时 ，电阻两头的电压与电流成正比 ，转换为电压型号举行丈量 。
低电感：在当今的许多应用中需要丈量和控制高频电流 ，分流器的寄生电感参数也获得了大幅改善 。外貌贴装电阻器的特殊的低电感平面设计和合金质料的抗磁特征 ，金属底板 ，以及四引线毗连都有用降低了电阻器的寄生电感
采样电阻热电动势 ，当温度稍微升高或者降低时 ，在差别质料的接触面上会爆发热电势 ，这种效应对低阻值电阻的影响很是主要 ，只管通常情形下热电势数值很是小 ，但微伏级的热电势能够严重地影响丈量效果 。恒久稳固性：关于任何传感器来说 ，恒久稳固性都很是主要 。甚至在使用了一些年后 ，人们都希望还能维持早期的精度 。这就意味着电阻质料在寿命周期内一定要抗侵蚀 ，并且合金因素不可改变 。端子毗连：在低阻值电阻中 ，端子的阻值和温度系数的影响往往是不可忽略的 。在PCB layout也要注重采样电阻的走线不可太长 ，太细 。我在使用linear LTC4100做充电治理时 ，第一版PCB由于忽略了这一点 ，走线有点长 ，导致充电电流无法抵达我的设定值 ，厥后查了良久才发明是这个问题 。
采样电阻应用场合：电源治理（如电源监控） � ？氐缭碨MPS（DC-DC, 充电治理 ，电源适配器） 。如Linear的4100系列锂电池充电电路 ，接纳采样电阻控制充电电流 。

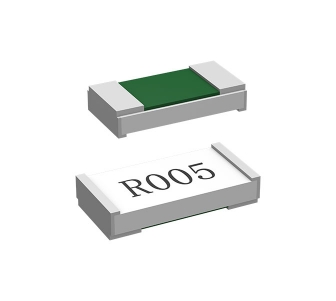

选型：常见生产厂家：Vishay, IRC,Ohmite, Bourns, 国产的主要有国巨等 。PS:电子元件手艺网的选型工具也较量好用 。采样电阻都是细密电阻 ，精度都在1%以内 ，更好要求时接纳0.05%,甚至0.01%,功率有0.25W,0.5W,1W等 。 阻值：和通俗电阻一样 ，标准阻值为非一连 。体现要领：fun88官网电阻可体现为： R001 = 0.001R 。25fun88官网电阻可体现为： R025 = 0.025R 。100fun88官网电阻可体现为： R100 = 0.1R 。 封装：常见的封装有1206/2010/2512 。 温度系数：是锰镍铜合金电阻的典范温度特征曲线 ，温度系数TCR单位为ppm/K,在20或25℃ 时 ，TCR=[R（T）-R（T0）]/R（T0） ×（T-T0） ，关于温度系数的界说 ，制造商标明温度的上限是须要的 ，举例说明在+20 -+60℃的温度规模内 ，丈量系统经常选用TCR为几百个ppm/K 的低阻值的厚膜电阻器 ，好比TCR 为200 ppm/K的电阻器的温度特征 ，纵然在云云小的规模内 ，+50℃的温度转变就足以导致阻值转变凌驾1%.
